GeoNave 31 - SPRAYING
Navigation and application rate control
GeoNave 31 is a parallel guidance navigation system that automatically controls the application rate and boom section shut-off. It integrates seamlessly with any equipment, ensuring
high accuracy and preventing overlaps during treatments.
Features
• L1 band
• GPS-GLONASS constellation
• Signal correction: SBAS
• Absolute accuracy: 1.5 m (0.6 m with SBAS)
• Pass-to-pass accuracy: 0.3 m
• 7” touch screen
• IP65 protection
• Flexible platform, easy to install, configure and use.
• Measures the perimeter and treated area.
• Lightbar for directional guidance on parallel lines.
• Stores and exports completed activity data (USB).
• Calculates the area covered during operation.
• Allows prescription maps to be imported.
• Follows working paths based on straight, curved or free-form lines, or as designed. Only a starting point (A) and an end point (B) are required.
• Automatic flow rate adjustment according to speed.
• Flow rate adjustment according to the application rate set by the user.
• Variable rate application based on prescription maps.
• Controls different types of valves and nozzles.
• Compatible with up to 9 section valves.
• Automatic section shut-off to prevent overlapping of the applied product.
STRAIGHT
CURVED
PROJECT
Zoom
CE
For crop sprayers
For straddle sprayer with hydraulic oil distributors
For orchard sprayers
Features
P/N
Description
Accuracy
Section valves (W)
Pack
8410088
GeoNave31 Crop
IsoPoint-1
up to 9
1
8410093
GeoNave31 Orchard
IsoPoint-1
up to 8
1
Highlights
Standard Set
Schemas
Replacements
Model
ANR 10
P/N
K00114026
P/N
K00114034
P/N
K00114035
P/N
K00114036
P/N
K00114030
P/N
K00114031
P/N
K00114032
P/N
K00114033
Model
P/N
C00902224
Pressure sensor
P/N
8403003
Pressure sensor
P/N
8403004
P/N
C00902135
P/N
K00114013
Compact 15 H
P/N
8406083
Inductive speed sensor
P/N
8402000
P/N
C00902224
Pressure sensor
P/N
8403003
Pressure sensor
P/N
8403004
P/N
C00902135
P/N
K00114013
Compact 15 H
P/N
8406083
Inductive speed sensor
P/N
8402000
P/N
C00902233
Sonar sensor
P/N
8402001
Model
ANR 10
P/N
K00114026
Description:
ANR 10
Tensione di alimentazione:
12Vdc
Pack:
1
P/N
K00114034
Description:
Monitor power cable
L m:
3
Adatto per:
GeoNave 31; GeoNave 30
P/N
K00114035
Description:
Antenna connecting cable
L m:
6
Adatto per:
GeoNave 31; GeoNave 30
P/N
K00114036
Description:
Battery connecting cable
L m:
1,4
Adatto per:
GeoNave 31 GeoNave 30
P/N
K00114030
Description:
suction cup
Adatto per:
GeoNave 31; GeoNave 30
P/N
K00114031
Description:
Monitor holder with ball
Adatto per:
GeoNave 31; GeoNave 30
P/N
K00114032
Description:
Support for antenna
Adatto per:
GeoNave 31; GeoNave 30
P/N
K00114033
Description:
Magnetic support for antenna
Adatto per:
GeoNave 31; GeoNave 30
Pressure sensor
P/N
8403003
L m:
0,1
Attacco:
SSEAL
Filettatura:
1/4” BSP
Pressione d'esercizio bar:
20
mA:
4-20
Tensione di alimentazione:
12Vdc
Pack:
1
Pressure sensor
P/N
8403004
L m:
0,1
Attacco:
SSEAL
Filettatura:
1/4” BSP
Pressione d'esercizio bar:
50
mA:
4-20
Tensione di alimentazione:
12Vdc
Pack:
1
P/N
C00902135
Description:
Flowmeter adapter cable JST JWPS-SUPER SEAL M
L m:
0.5
Pack:
1
Compact 15 H
P/N
8406083
Tipo:
Compact 15 H
3+2
3+2
Valvole idrauliche (H):
3+2
Tracciafile:
-
Interruttore ON/OFF:
YES
C1 L (m):
2,0
C2 L (m):
0,3
Pack:
1
Pressure sensor
P/N
8403003
L m:
0,1
Attacco:
SSEAL
Filettatura:
1/4” BSP
Pressione d'esercizio bar:
20
mA:
4-20
Tensione di alimentazione:
12Vdc
Pack:
1
Pressure sensor
P/N
8403004
L m:
0,1
Attacco:
SSEAL
Filettatura:
1/4” BSP
Pressione d'esercizio bar:
50
mA:
4-20
Tensione di alimentazione:
12Vdc
Pack:
1
P/N
C00902135
Description:
Flowmeter adapter cable JST JWPS-SUPER SEAL M
L m:
0.5
Pack:
1
Compact 15 H
P/N
8406083
Tipo:
Compact 15 H
3+2
3+2
Valvole idrauliche (H):
3+2
Tracciafile:
-
Interruttore ON/OFF:
YES
C1 L (m):
2,0
C2 L (m):
0,3
Pack:
1
Sonar sensor
P/N
8402001
Intervallo di misurazione (m):
0,6÷6
Tipo:
Programmable
Pack:
1

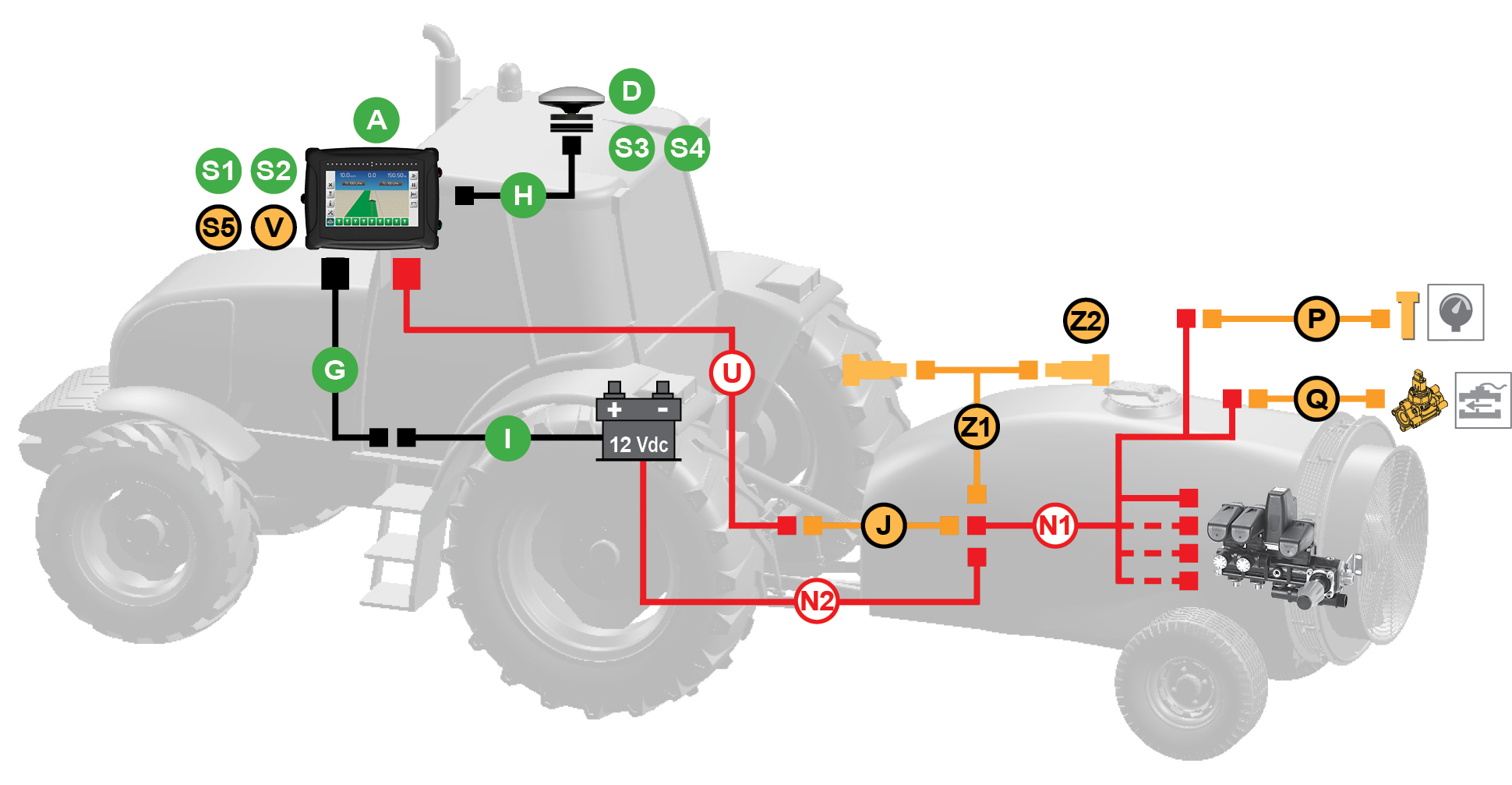

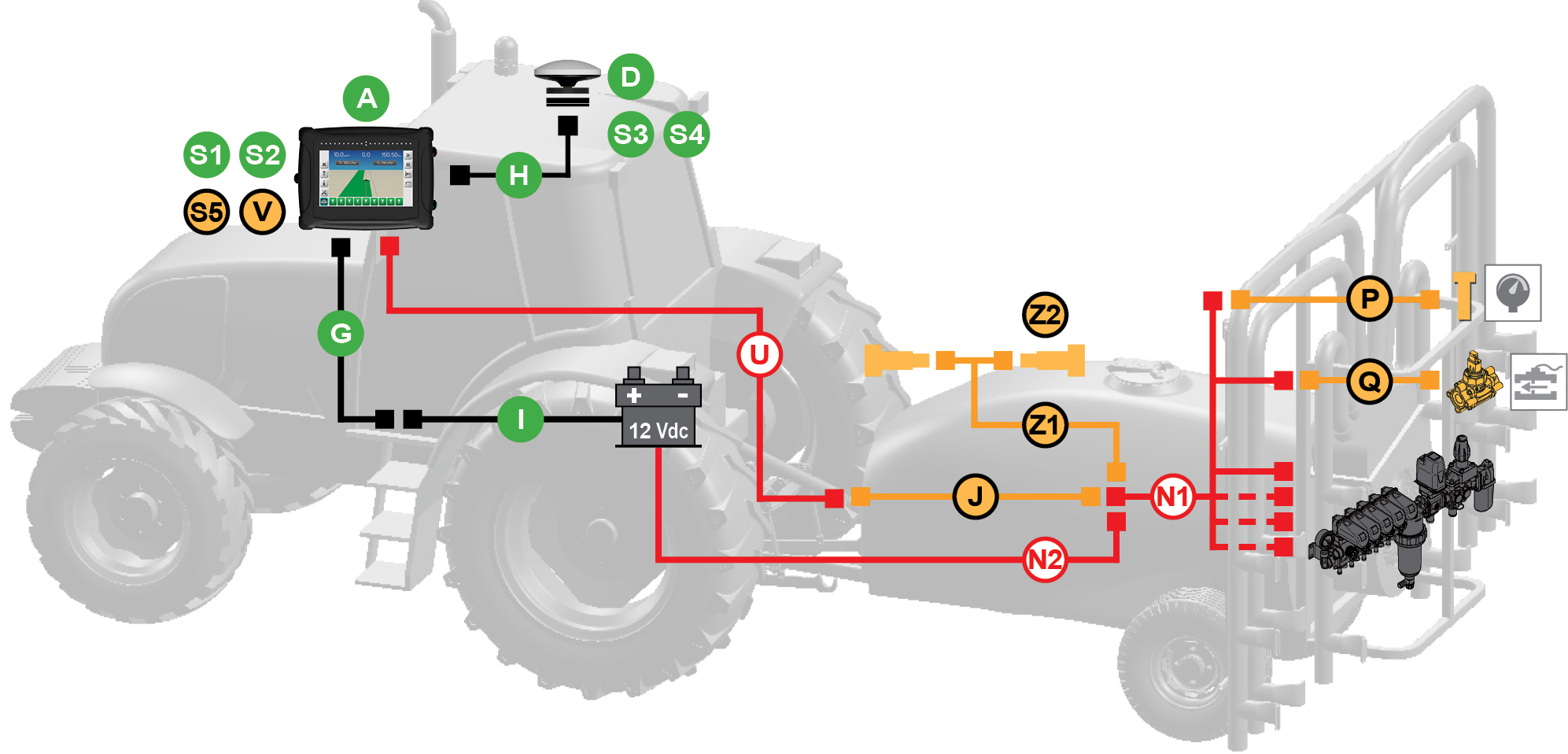

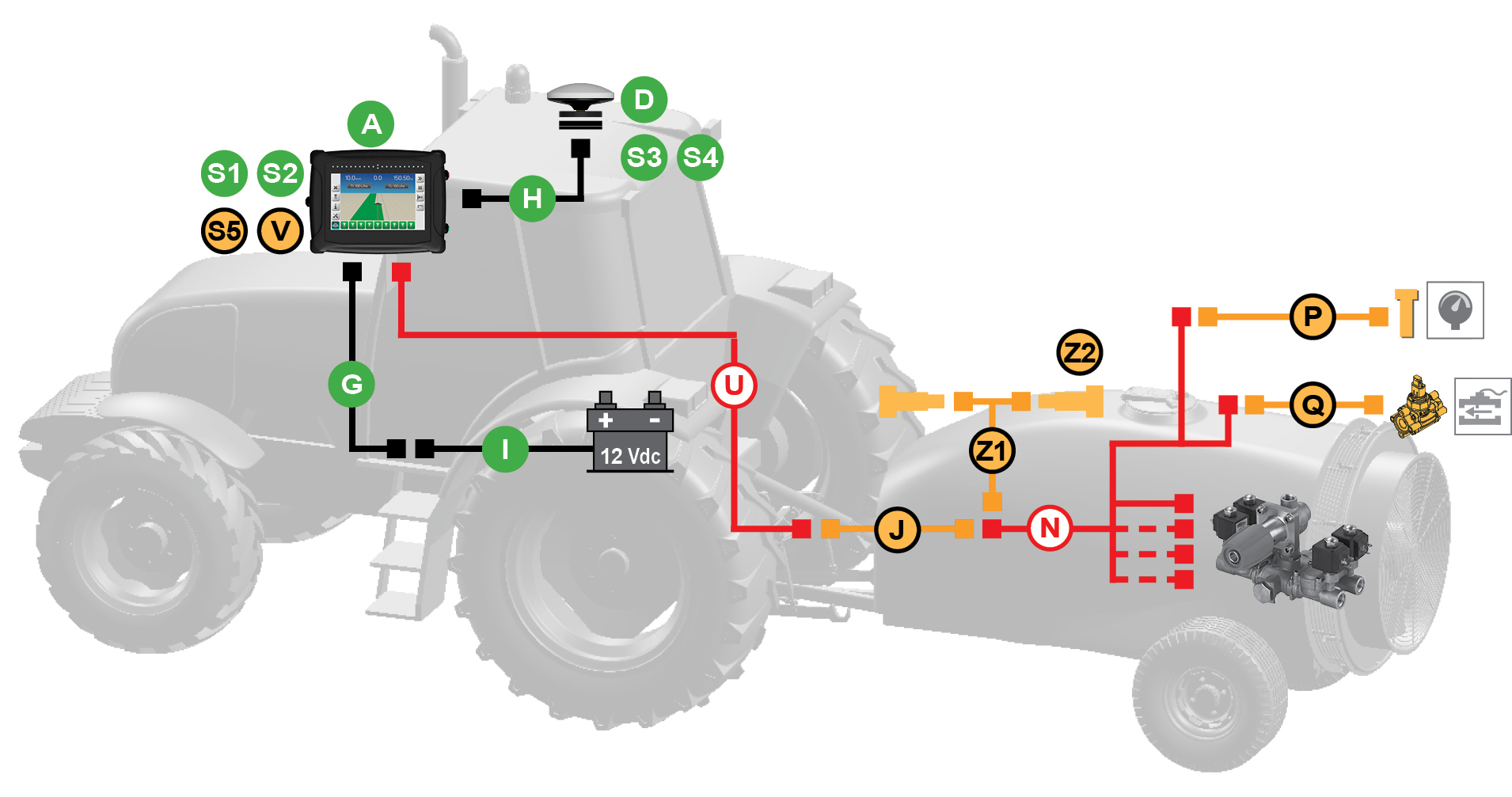

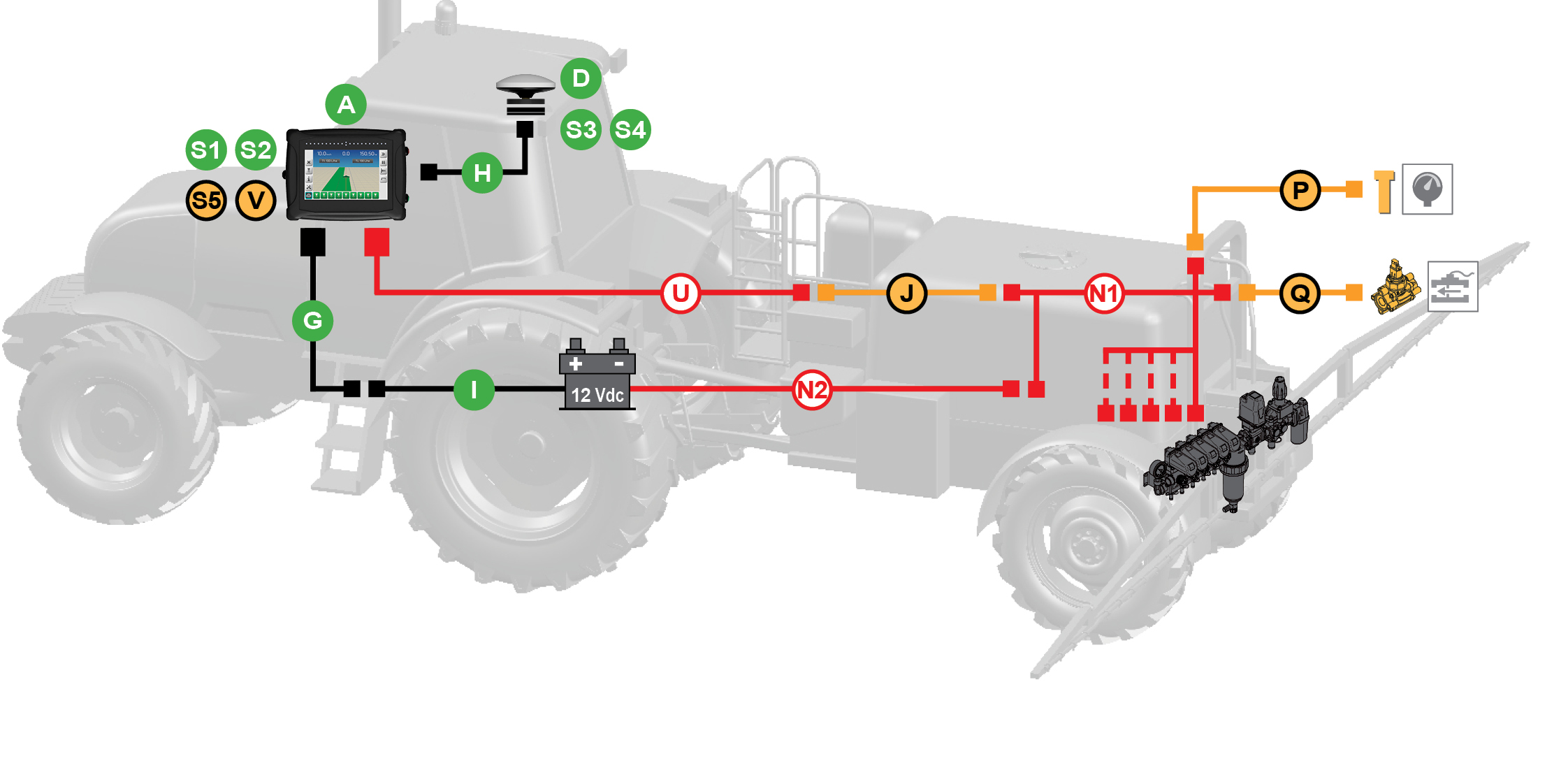

Installation
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
INCLUDED
P/N
Description
Features
A
M01907000
Monitor
-
D
K00114026
Antenna ANR 10
-
G
K00114034
Cavo Alimentazione Monitor
L = 3 m
H
K00114035
Cavo Collegamento Antenna
L = 6 m
I
K00114036
Cavo Connessione Batteria
L = 1,4 m
S1
K00114030
Ventosa
S2
K00114031
Supporto a sfera per fissaggio monitor
S3
Supporto Antenna
K00114032
S4
8403001
K00114033
Supporto Magnetico per Antenna
N
IsoPoint-1
30cm
8403003
Sensore di pressione
50 bar
U
C00902222
Cavo Collegamento Monitor
L=10m
MANDATORY (order separately)
P/N
Description
Features
U
C00902222
Cavo Collegamento Monitor
L=5 m
N
C00902226
Cavo Collegamento Monitor
9W + P + G + FL
N
C00902226
Cavo Collegamento Monitor
9W + P + G + FL
OPTIONAL
P/N
Description
Features
J
C00902224
Prolunga
L=5
P
8403003
Sensore di Pressione
20 bar
Q
C00902135
Cavo Adattore per Flussometro
L=5
S5
K00114013
Staffa
V
8406083
Scatola di comando oleodinamica
W
8402000
Sensore di velocità ruota
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
INCLUDED
P/N
Description
Features
A
M01907000
Monitor
D
K00114026
Antenna ANR 10
G
K00114034
Cavo alimentazione monitor
L = 3,0 m
H
K00114035
Cavo collegamento antenna
L = 6,0 m
I
K00114036
Cavo connessione batteria
L = 1,4 m
S1
K00114030
Ventosa
S2
K00114031
Supporto a sfera per fissaggio monitor
S3
K00114032
Supporto antenna
S4
K00114033
Supporto magnetico per antenna
W
8402000
sensore di velocità ruota
MANDATORY (order separately)
P/N
Description
Features
U
C00902222
Cavo collegamento monitor GeoNave 31
L = 5 m
U
C00902223
Cavo collegamento monitor GeoNave 31
L=10 m
N1
C00902227
Cavo collegamento valvole GeoNave 31
9W + P + G + FL
N1
C00902228
Cavo collegamento valvole GeoNave 31
5W + P + G + FL
N2
C00902232
Cavo supplem. alim. valvole GeoNave 31
L = 2,85 m
OPTIONAL
P/N
Description
Features
Q
C00902135
Cavo adattatore per flussometro RAPID FAN
L=0.5 m
P
8403001
Sensore di pressione
20 bar
P
8403002
Sensore di pressione
50 bar
S5
K00114013
Staffa
V
8406083
Scatola oleodinamica
J
C00902224
Prolunga
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
INCLUDED
P/N
Description
Features
A
M01907000
Monitor
D
K00114026
Antenna ANR 10
G
K00114034
Cavo alimentazione monitor
L=3 m
H
K00114035
Cavo collegamento antenna
L=6 m
I
K00114036
Cavo connessione batteria
l=1.4 m
S1
K00114030
Ventosa
S2
K00114031
Supporto a sfera per fissaggio monitor
S3
K00114032
Supporto antenna
S4
K00114033
Supporto magnetico per antenna
W
8402000
Sensore di velocità ruota
C
/
IsoPoint-1
30cm
MANDATORY (order separately)
P/N
Description
Features
U
C00902222
Cavo collegamento monitor
L=5 m
U
C00902223
Cavo collegamento monitor
L=10 m
N1
C00902231
Cavo collegamento valvole
6W + P + G + FL + PRES + US
N2
C00902232
Cavo supplem. alim. valvole
L = 2,85 m
OPTIONAL
P/N
Description
Features
J
C00902224
Prolunga
L=5 m
P
8403001
Sensore di pressione
20 bar
P
8403002
Sensore di pressione
50 bar
Q
C00902135
Cavo adattatore per flussometro
L=5
S5
K00114013
Staffa
V
8406083
Scatola di comando oleodinamica
Z1
C00902233
Cavo adattat. ultrasuoni
L=5 m
Z2
8402001
Sensore ultrasuoni
range 0,6-6 m
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
INCLUDED
P/N
Description
Features
A
M01907000
Monitor
D
K00114026
Antenna ANR 10
G
K00114034
Cavo alimentazione monitor
L=3 m
H
K00114035
Cavo collegamento antenna
L = 6,0 m
I
K00114036
Cavo connessione batteria
L = 1,4 m
S1
K00114030
Ventosa
S2
K00114031
Supporto a sfera per fissaggio monitor
S3
K00114032
Supporto antenna
S4
K00114033
Supporto magnetico per antenna
W
8402000
Sensore di Velocità Ruota
C
/
IsoPoint-1
30cm
MANDATORY (order separately)
P/N
Description
Features
U
C00902222
Cavo collegamento monitor GeoNave 31
L = 5 m
U
C00902223
Cavo collegamento monitor GeoNave 31
L=10 m
N
C00902230
Cavo collegamento valvole GeoNave 31
6W + P + G + FL + PRES + US
OPTIONAL
P/N
Description
Features
Q
C00902135
Cavo adattatore per flussometro RAPID FAN
L = 0,5 m
P
8403001
Sensore di pressione
20 bar
P
8403002
Sensore di pressione
50 bar
S5
K00114013
Staffa
V
8406083
Scatola oleodinamica
Z1
C00902233
Cavo adattat. ultrasuoni GeoNave 31
L=5 m
Z2
8402001
Sensore ultrasuoni
range 0,6-6 m
J
C00902224
Prolunga
L=5 m
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
INCLUDED
P/N
Description
Features
A
M01907000
Monitor
D
K00114026
Antenna ANR 10
G
K00114034
Cavo alimentazione monitor
L = 3,0 m
H
K00114035
Cavo collegamento antenna
L = 6,0 m
I
K00114036
Cavo connessione batteria
L = 1,4 m
S1
K00114030
Ventosa
S2
K00114031
Supporto a sfera per fissaggio monitor
S3
K00114032
Supporto antenna
S4
K00114033
Supporto magnetico per antenna
W
8402000
Sensore di Velocità Ruota
C
IsoPoint-1
30cm
MANDATORY (order separately)
P/N
Description
Features
U
C00902222
Cavo collegamento monitor GeoNave 31
L = 5 m
U
C00902223
Cavo collegamento monitor GeoNave 31
L = 10 m
N1
C00902231
Cavo collegamento valvole GeoNave 31
6W + P + G + FL + PRES + US
N2
C00902232
Cavo supplem. alim. valvole GeoNave 31
L = 2,85 m
Z1
C00902233
Cavo adattat. ultrasuoni GeoNave 31
L = 5 m
Z2
8402001
Sensore ultrasuoni
range 0,6-6 m
J
C00902224
Prolunga
L = 5 m
OPTIONAL
P/N
Description
Features
Q
C00902135
Cavo adattatore per flussometro RAPID FAN
L = 0,5 m
P
8403001
Sensore di pressione
20 bar
P
8403002
Sensore di pressione
50 bar
S5
K00114013
Staffa
V
8406083
Scatola oleodinamica
Are you already a customer and want to learn more? Access your dedicated area.
No credentials? Request them from your Tecomec Sales contact.
